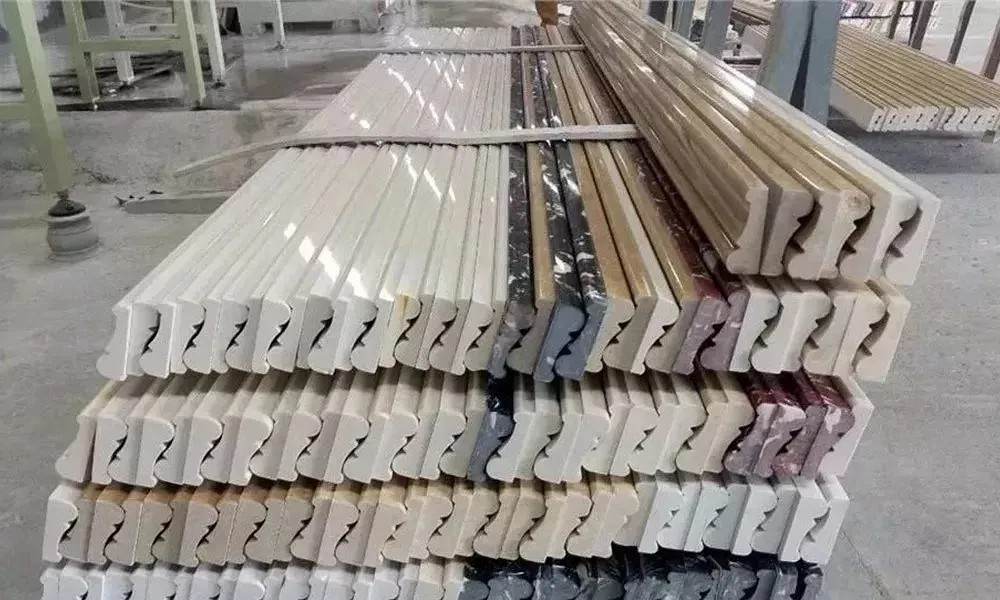

石材厚度對石材產品

產生哪些影響

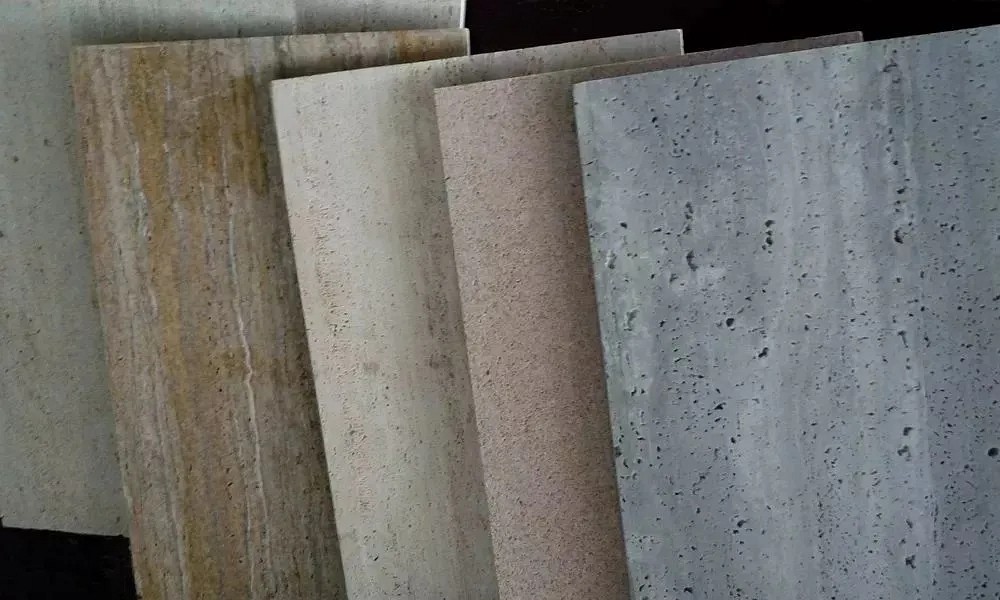

1、板越薄，抗壓能力越弱

巖石的強度是指巖石抵抗破壞的能力。

巖石在外力作用下，當應力達到某一極限值時便發(fā)生破壞，這個極限值就是巖石的強度。

當板材厚度越薄時，也就是說板材抗壓能力越弱，板材越容易破損；反之，板材越厚，抗壓能力越大，板材就越不容易斷裂和破損。

在外載作用下，當巖石內部的應力達到或超過某一極限時，巖石就發(fā)生破壞。

因此由這個公式可以得出石材的抗壓強度與板材的厚度直接相關的結論：

板材薄，抗壓能力差，易破損

板材厚，抗壓能力強，板材不易破損

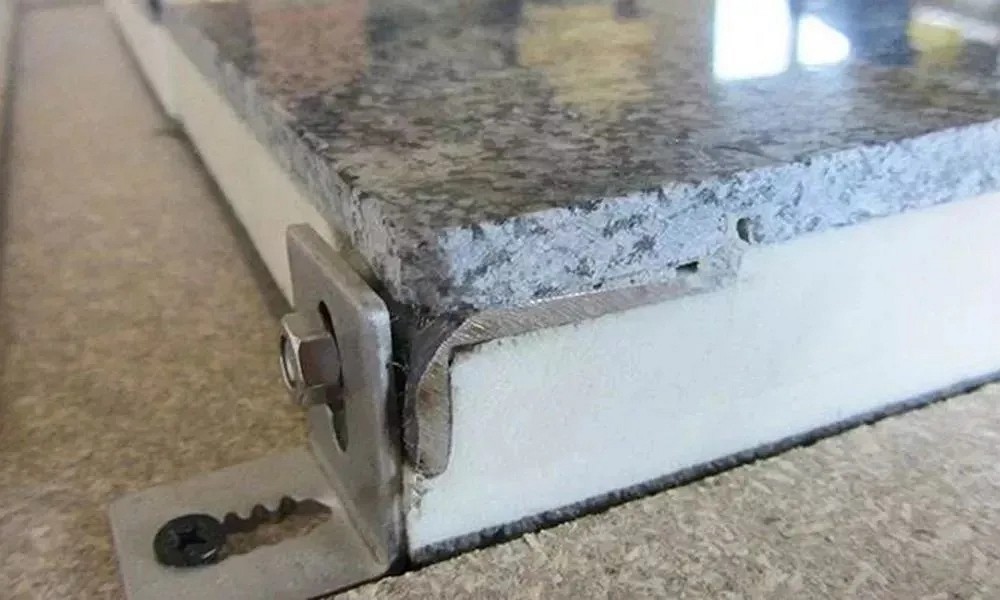

2、石材厚度薄所帶來的弊端

石材商家銷售越來越薄的板已經成了一種潮流和趨勢。

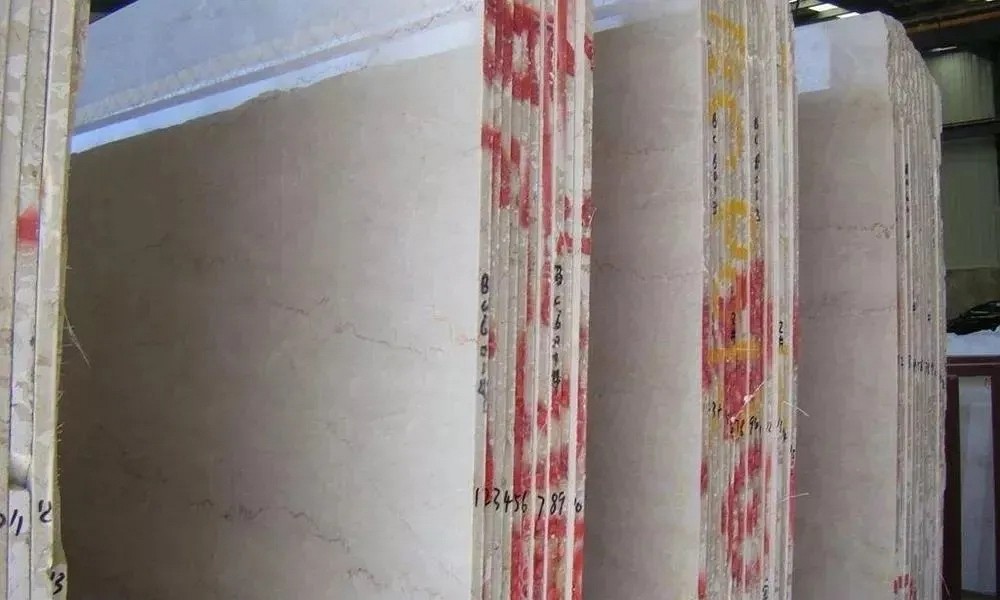

在水頭的大多數大板市場普遍可見到那些低于16mm的大板，尤其是材質好，價格昂貴的石材商家更樂于把大板的厚度做薄。因為石材做的太厚了，大板的價格上升，顧客購買時嫌價格高影響銷售。

把大板厚度做薄了可以解決這個矛盾，雙方都愿意。

易碎裂

天然石材，尤其是很多天然大理石本身充滿著裂紋，20mm厚度的板材都很容易斷裂，破損，何況厚度遠遠不足20mm的板材了。

因此：板材厚度不足帶來的最明顯的惡果是板材易碎裂、破損。

水泥等粘接劑的顏色會反滲

石材薄了，施工時水泥等粘接劑會通過石材的裂紋，通過石材表面本身的毛細孔反滲上來。

這種現(xiàn)象對白色類石材、有玉質感的石材和其它淺色石材表現(xiàn)最為明顯。

當水泥等粘接劑材料的顏色反滲到石材表面時，會大大影響表面效果。使原本美麗的石材變得極其丑陋。

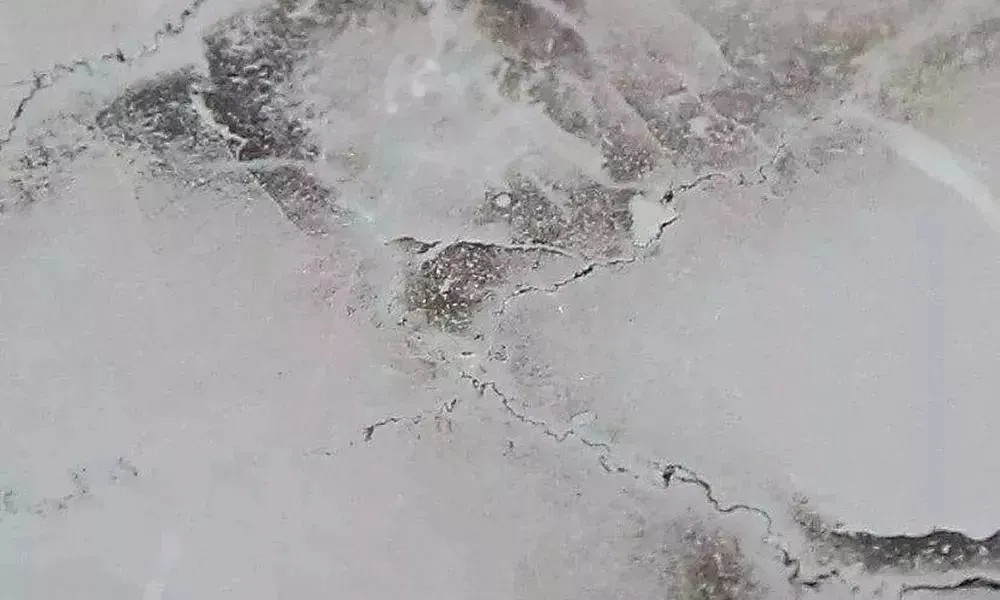

石材表面可見水泥顏色痕跡，這是因為水泥通過石材表面的裂紋反滲到了石材表面如果石材厚度較厚的話水泥是不可能反滲到石材表面的

承載能力差

當年北京天安門廣場的改造使用的花崗石厚度在100mm。

之所以用這么厚的花崗石就是考慮到廣場上人多，重型車要經過，使用如此厚的石材其承載能力大，不會在重壓之下破損。

盧溝橋表面已經被馬蹄踩出深窩，但沒有任何一處出現(xiàn)破損，足見橋面石材承載能力之高

抗沖擊力弱

中國有句成語：不堪一擊。形容力量薄弱，經不起一擊。

“厚”與“薄”是意義相反的詞，但對石材板材來說卻有著不同的意義：

板材厚，其抗沖擊能力強

反之板材薄其抗沖擊能力弱

易變形、翹曲

多年來使用人造崗石的消費者反映崗石變形、翹曲，尤其是大規(guī)格、長度長而寬度窄的崗石產品變形、翹曲更為嚴重。

原因分析來分析去，除人造崗石產品本身質量存在問題外，還有非常一個重要的原因是人造崗石板材的厚度不夠。

人造崗石板材幾乎所有的廠家為了降低大板的價格，在市場上有更高的競爭力，大板的厚度都在16.5mm。

板材16.5mm的厚度相比20mm的板材，其抗彎強度低。

國內一家人造崗石生產企業(yè)向銷售人員明文規(guī)定凡承接人造崗石地面板材訂單板材厚度必須是20mm的。

客戶非要用16.5mm厚度的板材做地面時，銷售人員可以拒絕這種項目。與其事后處理那些人造崗石厚度過薄帶來的各種問題，不如事先提出石材厚度標準，以免施工后石材出現(xiàn)變形、翹曲等質量問題。

尺寸穩(wěn)定性差

尺寸穩(wěn)定性是指材料在受機械力、熱或其他外界條件作用下，其外形尺寸不發(fā)生變化的性能。

尺寸穩(wěn)定性是衡量石材產品質量一個很重要的工藝技術指標。

尺寸穩(wěn)定性與石材的厚度有著關系：

板材厚度厚，尺寸穩(wěn)定性相對好

板材薄，尺寸穩(wěn)定性差

3、建筑場所要特別重視石材厚度

建筑物裝飾中究竟使用哪種厚度的石材裝飾更好，應該具體情況具體分析，不能一概而論。

外墻產品與室內產品的厚度要不同對待

上世紀九十年代，石材外墻花崗石、大理石板材的厚度不低于30mm。隨著時代的向前推進，石材外墻花崗石材產品的厚度變成了25mm，有的項目甚至連大理石厚度都變成了25mm。

外墻產品厚度的變薄從力學角度來評價意味著抗風載、抗沖擊能力、抗彎能力都在下降，也意味著用石材裝飾的建筑物充滿著各種安全風險。只要條件具備了，隱藏著的安全風險隨時可能爆發(fā)，導致嚴重安全事故的發(fā)生。

花崗石，大理石產品厚度要有所區(qū)分

從巖石的理化性質看，大理石的強度、表面致密性、吸水率和其它理化指標均要落后于花崗石。

因此，不論是外墻石材還是室內石材，大理石產品厚度都要比花崗石產品厚才更安全可靠。

臺面板挖孔與不挖孔產品厚度應該不同

臺面板產品越來越多地應用在建筑物的裝飾上，從星級酒店、寫字樓，政府機關辦公樓，家庭住宅處處可見臺面板的身影，臺面板的厚度對臺面板安全影響很大。

臺面板有挖孔臺面板和不挖孔臺面板。

臺面板挖孔與不挖孔的方式決定臺面板的厚度。

挖孔臺面板的板材厚度應該大于不挖孔臺面板。因為臺面板挖了孔后，臺面板的強度大大降低，可以通過增加臺面板的厚度來提高臺面板的強度。

但提高臺面板的強度雖然也可以通過加固方式來提高強度，但工藝方法復雜了，不如通過適當提高臺面板的厚度來提高臺面板整體強度。

18mm厚度以下的大理石最好不要用于臺面板的加工。

臺面板產品安裝方式不同厚度應不一樣

臺面板的安裝方式決定了加工臺面板板材的厚度。

臺面板采用支架式安裝方式的，因為臺面板依靠幾個支撐架來支撐臺面板，無支撐架支撐處是臺面板最薄弱處，在受到外力或重物壓力作用下容易受到破壞，導致產品破碎。

支撐式安裝所使用的臺面板厚度要厚于臺面板整體鋪在實體上的厚度。圖4為懸空式臺面板。這種安裝方式的臺面板厚度要厚于非懸空式安裝的臺面板。因為懸空處是臺面板受力最薄弱處，在受外力或在重物作用下極易從懸空處斷裂，破損。

樓梯踏步產品應采用不低于30m厚度的石材加工

在很多地方看到很多石材裝飾的樓梯踏步板開裂、前端破損的。最主要的原因是樓梯踏步板的厚度太薄導致的。

而目前中國很多建筑物的樓梯踏步板多用厚度不足20mm的板材加工的，有的甚至只有15mm的板材加工，只有通過加貼邊的方式加厚石材。用這種方式加工出來的樓梯踏步板強度怎么可能不斷裂和破損呢？

石材材質不一樣厚度不一樣

由于天然石材材質不一樣，其各項理化性能指標也不一樣。

天然大理石與天然花崗石的性質完全不同。

天然大理石中不同的大理石又各有千秋。在這個場所使用厚度20mm的石材裝飾就可以的，使用另一種石材裝飾的時候厚度20mm的石材未必合適，需要依據所用石材特性做適當調整，以確保其強度滿足安全使用要求。

地面產品與墻面產品厚度應不同

用于地面裝飾的石材板材的厚度最少要比用于墻面裝飾的板材厚度厚5mm，因為地面石材要接受來自各方面的外力沖擊、踩壓。時間長了斷裂，破損就出現(xiàn)了。

而墻面板材就較少受到各方外力的作用，不容易受到破壞。但是這種理念設計人員很缺乏，地面用石材的厚度與墻面一樣，

地面石材的厚度很多低于16.5mm，甚至人流密集的公共場所所使用的石材厚度也很薄。這種情況應該要重視和改變。

應用場所不一樣厚度也應不一樣

石材厚度應該隨著應用場所的不同應該加以改變。

像大型公共廣場，如北京門廣場、火車站、體育場廣場地面用的石材其厚度就大于賓館、商場、寫字樓地面。因為這些場所每天不僅有大量的人流通過，可能還有許多的汽車，還有重型裝置的車輛通過，給地面施加巨大的壓力。如果這些場所使用的石材厚度太薄了，用不了多久的時間這些石材就被碾壓得粉碎了。

室內裝飾的墻面和地面相比，墻面板可以比地面板稍薄一些。

因為墻面板安裝在墻上受外力沖擊的機會小，而地面板要承受家具及其它重物的重壓，承受的壓力比墻面板大。

地面板中的樓梯踏步板，厚度又要比地面板更高些。因為樓梯踏步板多為細長條形，受到壓力后容易斷裂和破損。
